電纜橋架是用于工業中電纜、線纜鋪設的設備，而鍍鋅橋架是電纜橋架產品中一款，其主要用Q235鋼板進行鍍鋅噴涂而得來的鍍鋅板材加工成鍍鋅橋架。鍍鋅橋架也叫熱鍍鋅電纜橋架，熱鍍鋅電纜橋架：以冷軋鋼板制成，表面工藝為熱鍍鋅，由槽式、托盤式或梯級式的直線段、彎通、三通、四通組件以及托臂（臂式支架）、吊架等構成具有密接支撐電纜的剛性結構系統之全稱。建筑物內橋架可以獨立架設，也可以敷設在各種建(構)筑物和管廊支架上，應體現結構簡單，造型美觀、配置靈活和維修方便等特點，全部零件均需進行鍍鋅處理，安裝在建筑物外露天的橋架。

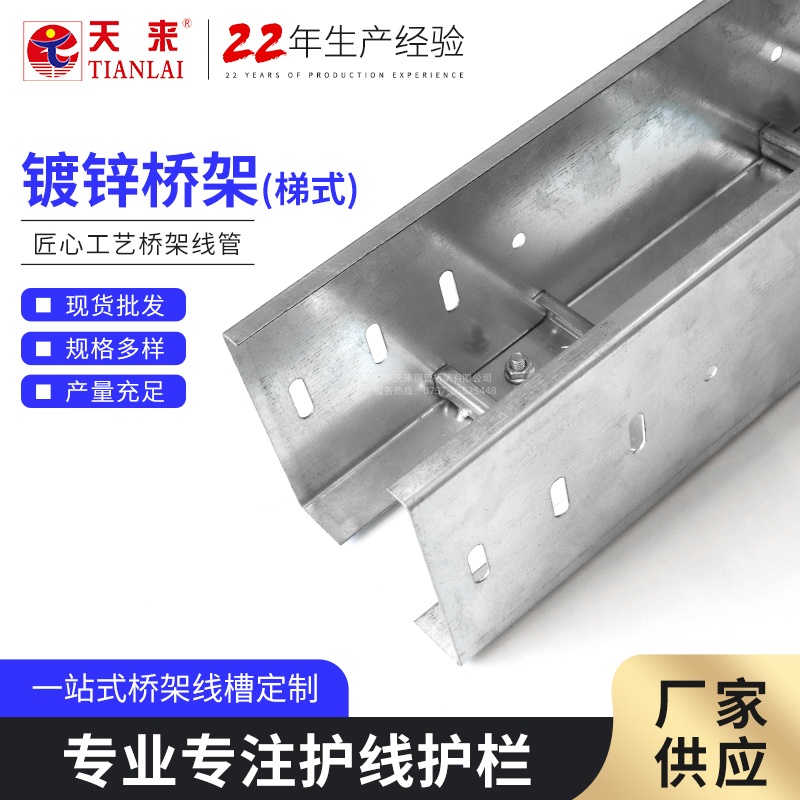

1、梯級式電纜橋架
CQ1-T型梯級式電纜橋架是根據國內外有關資料而改進設計的。它具有重量輕、成本低、造型別具、安裝方便、散熱、透氣好等優點。它適用于一般直徑較大電纜的敷設，適合于高、低壓動力電纜的敷設。
2、托盤式電纜橋架 托盤式電纜橋架是石油、化工、輕工、電訊等方面應用最廣泛的一種。它具有重量輕、載荷大、造型美觀、結構簡單、安裝方便等優點。它既適用于動力電纜的安裝，也適合于控制電纜的敷設。
3、槽式電纜橋架槽式電纜橋架是一種全封閉型電纜橋架。它最適用于敷設計算機電纜、通信電纜、熱電偶電纜及其他高靈敏系統的控制電纜等。它對控制電纜的屏蔽干擾和重腐蝕中環境電纜的防護都有較好的效果。
梯級式、托盤式、槽式電纜橋架各自優缺點：梯級式匯線橋架具有良好的通風性能，不防塵、不防干擾。槽式、托盤式匯線橋架具有防塵、防干擾性能。
鍍鋅電纜橋架（分隔）
線槽橋架槽體里面有塊個隔板，相信很多人都見多，那裝個隔板干嘛呢？
橋架里面的這塊隔板它的作用主要是用來區分開不同用途的電纜，當有兩種以上不同用途的電纜同時鋪設于同一個橋架內時，為避免其互相干擾，需要人為用隔板對電纜進行分隔。
強弱電一般設計都是分開。因?yàn)閺?qiáng)電供電時強電電流會在電纜導線周圍形成較強磁場影響弱電信號所以要分開，如果一定要放在同一槽內，必須在橋架內設置隔板隔開。這塊隔板就可以把它們很好地分開，防止電磁干擾，來確保弱電控制電纜正常運行。
橋架槽體內隔板的數量一般都是1塊，至于要2塊或者3塊也是可以定制的，當然隔板數量越多隨著橋架規格就會越大。
電力橋架最新國際標準規范
電力橋架作為電力系統的重要組成部分，其設計、制造和安裝都必須遵循嚴格的國際標準規范，以確保電力系統的安全、可靠和高效運行。以下是對電力橋架最新國際標準規范的概述：
隨著全球經濟的快速發展和工業化進程的加速，電力系統的需求日益增長，對電力橋架的質量和性能提出了更高的要求。因此，制定和遵循最新的國際標準規范變得尤為重要。
1. 材料選擇：電力橋架的材料應具有良好的導電性、耐腐蝕性和足夠的機械強度。常用的材料包括碳鋼、不銹鋼、鋁合金等。
2. 設計標準：電力橋架的設計必須考慮到載重能力、熱膨脹、電氣絕緣和環境適應性等因素。設計時應遵循IEC 61537《電纜橋架》等相關標準。
3. 制造工藝：制造過程中應嚴格控制焊接、切割、折彎等工藝的質量，確保橋架的結構穩定性和連接的可靠性。
4. 安裝規范：安裝時應嚴格按照ISO 9001質量管理體系進行，確保橋架的水平度、垂直度和固定點的準確性。
5. 安全性能：電力橋架應具備良好的防火、防水和防腐蝕性能，以適應不同的安裝環境。
6. 電氣性能：橋架應具有良好的電氣絕緣性能，避免因電氣故障導致的安全事故。
7. 維護與檢測：定期對電力橋架進行維護和檢測，確保其長期穩定運行。
8. 環境影響：在設計和制造過程中，應考慮電力橋架對環境的影響，盡可能使用可回收材料，減少對環境的污染。
遵循最新的國際標準規范是確保電力橋架安全、可靠運行的關鍵。隨著技術的不斷進步和標準的不斷更新，電力橋架的設計和制造企業需要持續關注行業動態，不斷提升產品質量，以滿足市場和客戶的需求。
電纜橋架國家標準的制定是為了保障電纜橋架的質量和使用效果，確保其能夠滿足電纜敷設和運行的要求。國家標準對電纜橋架的材質、結構和厚度等方面做出了明確規定，以便提供統一的生產和應用指南。目前采用的最多的是《JB/T 10216-2013 電控配電用電纜橋架》和《T/CECS31-2017 鋼制電纜橋架工程技術規程》兩本標準 。
我廠實行《JB/T 10216-2013 電控配電用電纜橋架》標準，根據標準JB/T 10216-2013 ,鋼制橋架的厚度與槽寬相關。具體規定如下
槽寬≤150mm,槽體厚度≥1.0mm
槽寬>150mm且≤300mm,槽體厚度≥1.2mm
槽寬>300mm且≤500mm,槽體厚度≥1.5mm
槽寬>500mm且≤800mm,槽體厚度≥2.0mm
槽寬>800mm,槽體厚度≥2.2mm
